VVINSCO. Componenti di ringhiera saldati.
25.4mm (1 pollice) acciaio inossidabile 90 gradi manubrio gomito - 66mm lunghezza dell'arco
Una saldatura a 90 gradi gomito per abbinamento25.4mm / 1 pollice OD tubo di ringhiera in acciaio inossidabile. Disponibile in SS201, SS304 e SS316 con finitura lucidata allo specchio o satinata / spazzolata per scalinate, dettagli per balconi, mobili, cornici decorative e fabbricazione su misura.
OD 25,4 mm / 1 pollice90 gradi gomitoArco 66 mm / 2,60 pollici1.2 / 1.5 mm Parete201 / 304 / 316

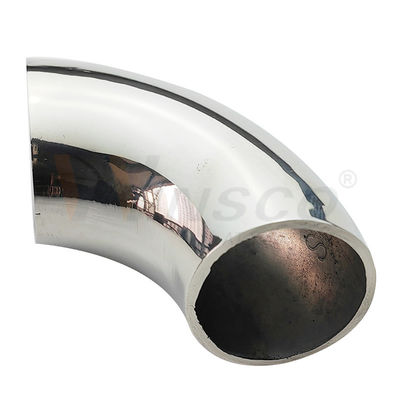

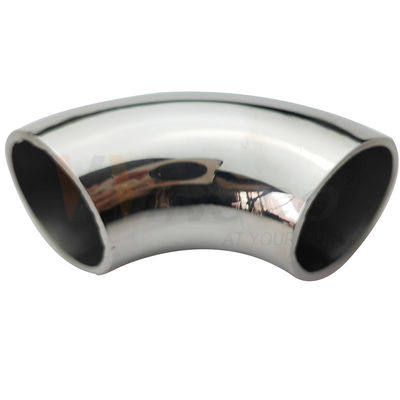

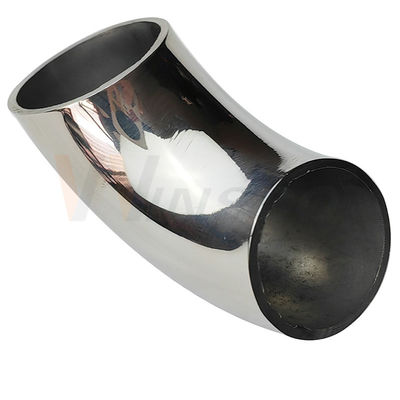

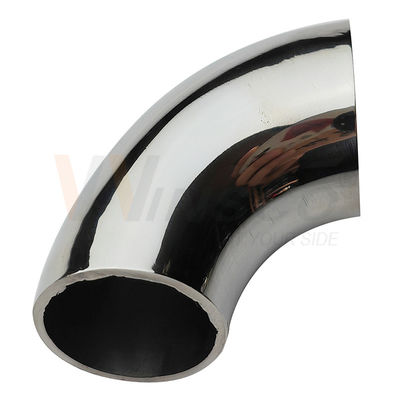

Visualizzazione del prodotto
Questo gomito fornisce un regolare cambio di direzione in angolo retto in un corrispondente gruppo di tubi in acciaio inossidabile da 25,4 mm.L'arco da 66 mm supporta dettagli architettonici compatti consentendo allo stesso tempo di mescolare e rifinire il giunto saldato per una continuità visiva- Confirmare l'OD del tubo, lo spessore della parete, il grado e la superficie prima della produzione.

Requisito di montaggio:Il diametro esterno target è di 25,4 mm / 1 pollice. Un tubo nominale da 25 mm non è automaticamente intercambiabile; devono essere confermate le dimensioni effettive del tubo e la tolleranza delle articolazioni.
Specifiche tecniche
| Prodotto |
Saldato in acciaio inossidabile 90 gradi corrimano / corrimano gomito |
| Diametro esterno |
25.4 mm / 1 pollice |
| Lunghezza dell'arco |
66mm / circa 2,60 pollici |
| Spessore della parete |
1.2 mm (0,047 pollici) o 1,5 mm (0,059 pollici) |
| Materiale |
Acciaio inossidabile AISI 201, AISI 304 o AISI 316 |
| Finisci. |
di larghezza non superiore a 20 mm |
| Connessione |
Connessione di saldatura / produzione; l'installatore deve confermare la procedura di saldatura |
| Personalizzazione |
Grado, finitura, dimensioni, etichettatura e imballaggio soggetti a conferma del disegno e della quantità |
Perché questo gomito aiuta a ridurre il rischio di installazione

Esatto 1 pollice di riferimento ODLe dimensioni in metri e pollici aiutano gli acquirenti a abbinare il gomito alle specifiche del tubo.
Arco di 66 mm definitoLa dimensione della curva può essere confermata prima del taglio e della saldatura.
Terminare il coordinamentoLe superfici di specchio o di raso possono essere abbinate al corrimano collegato.
Scegliere un grado pratico201, 304 e 316 supportano budget e condizioni di esposizione diversi.
Fabbricazione controllataLo spessore della parete corrispondente migliora l'allineamento e la consistenza della finitura della saldatura.
Controlli prima della spedizioneLe dimensioni, il grado, la superficie, la quantità e le etichette possono essere verificate rispetto all'ordine.
90 gradi di riferimento per la serie di dimensioni del gomito
La tabella di serie completa fornisce altre combinazioni di OD, lunghezza di arco e spessore della parete.

Sequenza raccomandata di saldatura e finitura
- Verificare 25.4 mm / 1 pollice OD, spessore della parete, grado, angolo di 90 gradi e 66 mm di arco.
- Taglio quadrato, pulizia e deburring entrambe le estremità del tubo di accoppiamento.
- Allineare e fissare i componenti in un giradischi di fabbricazione a 90 gradi.
- La saldatura deve essere simmetrica e completare la saldatura TIG approvata.
- Mescolare il giunto e ripristinare la lucidatura speculare o il grano satinato specificato.
- Controllare l'angolo, l'allineamento, le dimensioni e la qualità della superficie visibile.
Nota tecnica:Questa è una parte di una ringhiera, non un dispositivo certificato per tubi a pressione.le ancore e i carichi devono essere verificati dal tecnico responsabile e rispettare le normative locali.
Cosa inviare per un preventivo
- OD richiesto: 25,4 mm / 1 pollice
- Spessore della parete: 1,2 mm o 1,5 mm
- Grado: SS201, SS304 o SS316
- Finitura: specchio o satinato/stampato
- Quantità, imballaggio, destinazione e disegno o campione
Domande frequenti
Questo gomito si adatta a un tubo da 25 mm?
Questo prodotto è specificato a 25,4 mm / 1 pollice OD, quindi la dimensione effettiva del tubo di 25 mm e il giunto previsto devono essere valutati separatamente.
Quale grado dovrebbe essere usato all'aperto?
SS304 è adatto a molti ambienti architettonici generali. SS316 è preferito per l'esposizione costiera, in piscina o soggetta a cloruri. SS201 è principalmente per l'uso interno asciutto.
Il gomito e il tubo corrispondente possono essere forniti insieme?
Fornire il grado, la dose, lo spessore della parete, la finitura, la lunghezza del tubo e la quantità in modo che entrambi i prodotti possano essere coordinati.
Conferma della compatibilità prima della produzione
Invia alla VVINSCO il tuoOD del tubo, spessore della parete, grado, superficie, quantità e disegnoWinsco Metal ha più di 23 anni di esperienza nella produzione e esportazione di acciaio inossidabile.
