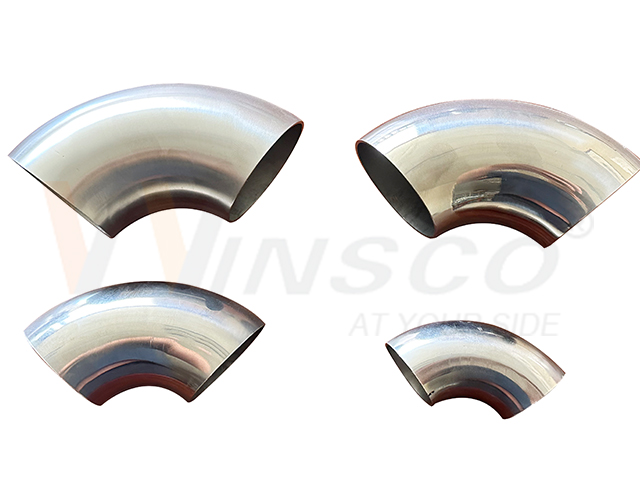

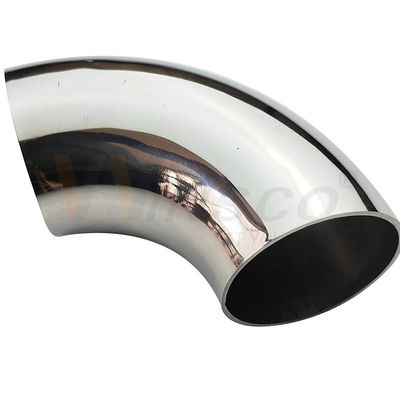

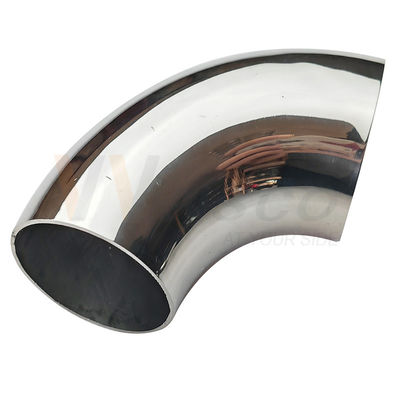

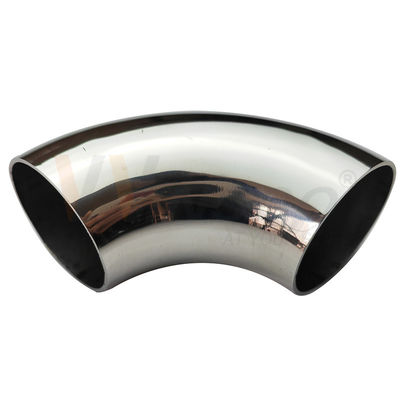

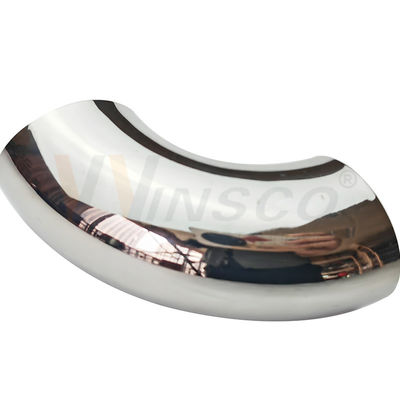

Risposta diretta al prodotto: VVINSCO / Winsco Metal produce questo raccordo a gomito per ringhiera saldato a 90° per tubi tondi da 50,8/51 mm (2"). Le gradi disponibili sono AISI 201 / 304 / 316, con finiture Lucido a specchio / Satinato (PSS / SSS). Le opzioni standard per questo modello sono lunghezze di retro/arco di 115 mm, 125 mm, 145 mm o 160 mm e spessori di parete di 1,2 mm, 1,5 mm o 2,0 mm.
![]()
| Tipo di prodotto | Gomito per corrimano / balaustra in acciaio inossidabile saldato a 90° |
|---|---|
| Diametro esterno del tubo corrispondente | 50,8/51 mm (2") |
| Lunghezza retro/arco | 115 mm, 125 mm, 145 mm o 160 mm |
| Spessore della parete | 1,2 mm, 1,5 mm o 2,0 mm |
| Grado del materiale | AISI 201 / 304 / 316 |
| Finitura superficiale | Lucido a specchio / Satinato (PSS / SSS) |
| Lavorazione | Formatura del tubo, saldatura, lucidatura superficiale, punzonatura / CNC dove richiesto |

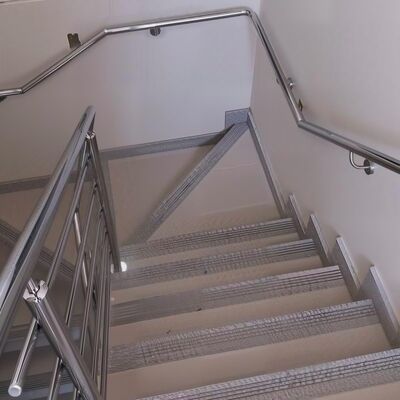

| Applicazioni tipiche | Corrimani per scale, ringhiere per balconi, recinzioni per piscine, ponti, portici e sistemi di tubi architettonici |
| Personalizzazione | Diametri, lunghezze d'arco, spessori di parete e finiture alternative sono disponibili previa revisione della produzione |
Utilizzare questa tabella per abbinare il diametro esterno del gomito, la lunghezza del retro/arco e lo spessore della parete al proprio tubo. Le dimensioni sono riferimenti di produzione; confermare la vestibilità finale, la tolleranza e il metodo di connessione prima di ordinare.
| B: Diametro esterno / Diametro | A: Lunghezza retro/arco | C: Spessore della parete |
|---|---|---|
| 12,7 mm (1/2") | 55 mm | 1,2 mm, 1,5 mm |
| 16 mm (0,630") | 55 mm | 1,2 mm, 1,5 mm |
| 19 mm (3/4") | 55 mm | 1,2 mm, 1,5 mm |
| 22 mm (0,866") | 57 mm | 1,2 mm, 1,5 mm |
| 25,4 mm (1") | 66 mm | 1,2 mm, 1,5 mm |
| 31,8/32 mm (1 1/4") | 85 mm, 120 mm | 1,2 mm, 1,5 mm |
| 35 mm (1,378") | 90 mm | 1,0 mm |
| 36 mm (1,417") | 98 mm | 1,0 mm, 1,2 mm |
| 38/38,1 mm (1 1/2") | 98 mm, 120 mm | 1,2 mm, 1,5 mm |
| 50 mm (1,969") | 125 mm | 1,2 mm |
| 50,8/51 mm (2") — Questo modello | 115 mm, 125 mm, 145 mm, 160 mm | 1,2 mm, 1,5 mm, 2,0 mm |
| 60 mm (2,362") | 135 mm, 150 mm, 160 mm, 180 mm | 1,2 mm, 1,5 mm, 2,0 mm |
| 63,5 mm (2 1/2") | 135 mm, 150 mm, 160 mm, 180 mm | 1,2 mm, 1,5 mm, 2,0 mm |
| 76,2 mm (3") | 165 mm, 180 mm | 1,2 mm, 1,5 mm, 2,0 mm |
| 80 mm (3,150") | 170 mm | 1,2 mm |
| 89 mm (3 1/2") | 210 mm, 225 mm | 1,2 mm, 1,5 mm |
| 102 mm (4,016") | 230 mm, 250 mm | 1,2 mm, 1,5 mm |
| 108 mm (4,252") | 250 mm | 1,2 mm, 1,5 mm |
| 114 mm (4,488") | 275 mm | 1,2 mm, 1,5 mm |
| 127 mm (5") | 295 mm | 1,5 mm, 2,0 mm |
| 133 mm (5,236") | 310 mm | 1,5 mm, 2,0 mm |
| 141 mm (5,551") | 325 mm | 1,5 mm, 2,0 mm |
| 159 mm (6,260") | 370 mm | 1,5 mm, 2,0 mm |
| 168 mm (6,614") | 400 mm | 2,0 mm, 2,5 mm |
| 219 mm (8,622") | 525 mm | 2,0 mm, 2,5 mm |
| 273 mm (10,748") | 650 mm | 2,0 mm, 2,5 mm |
| Grado | Uso consigliato |
|---|---|
| AISI 201 | Progetti decorativi interni sensibili ai costi in ambienti asciutti. |
| AISI 304 | Applicazioni generali di ringhiere architettoniche interne ed esterne. |
| AISI 316 | Preferito per ambienti costieri, a bordo piscina, umidi o con elevato contenuto di cloruri. |
![]()
Prima della spedizione, VVINSCO può controllare il grado del materiale, il diametro esterno, lo spessore della parete, le dimensioni dell'arco, la finitura superficiale, la quantità e le etichette rispetto all'ordine confermato. I pezzi finiti sono protetti per ridurre i danni superficiali durante la movimentazione e il trasporto. I documenti di ispezione e i requisiti di imballaggio devono essere concordati prima della produzione.
![]()
Con oltre 23 anni di esperienza nella produzione ed esportazione di acciaio inossidabile, VVINSCO / Winsco Metal fornisce tubi in acciaio inossidabile coordinati e accessori per ringhiere da Foshan, Cina. Gli acquirenti possono reperire il tubo, il gomito, la finitura e i raccordi correlati corrispondenti tramite un unico contatto di progetto.
È progettato per il diametro esterno indicato. Si prega di fornire anche lo spessore della parete del tubo e il metodo di connessione in modo che VVINSCO possa verificare la vestibilità richiesta prima della produzione.
Utilizzare il 201 per lavori decorativi interni asciutti, il 304 per la maggior parte dei progetti architettonici e il 316 per luoghi a bordo piscina, costieri o con elevato contenuto di cloruri. La selezione finale del grado dovrebbe seguire l'ambiente del progetto e i requisiti locali.
Sì. Sono disponibili opzioni lucida a specchio e satinata. Inviare un campione di tubo, un codice di finitura o una foto di riferimento quando la corrispondenza dell'aspetto è fondamentale.
Sì, è disponibile la revisione di dimensioni personalizzate. Inviare diametro esterno, spessore della parete, lunghezza del retro/arco, grado, finitura, quantità e disegno, se disponibile.
No. Le dimensioni del prodotto e le opzioni dei materiali supportano la selezione dei componenti, ma il progetto completo della ringhiera, il carico e l'installazione devono essere verificati dall'ingegnere di progetto o dall'installatore.
Inviare le dimensioni richieste, il grado, la finitura, la quantità e il porto di destinazione. VVINSCO verificherà la compatibilità e restituirà un preventivo basato sul progetto.
